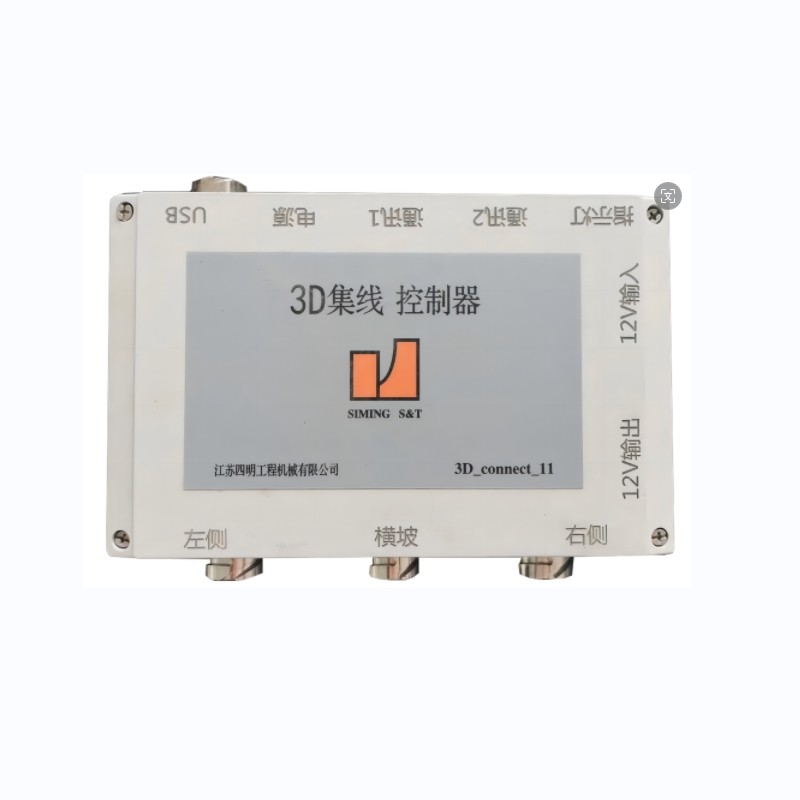

SMC-8800 سیستم کنترل پیاده سازی Slipform سنگفرش کنترل هوشمند سه بعدی

پیاده سازی دقیق با SMC - 8800 سنگفرش تکنولوژی کنترل هوشمند سه بعدی آسان شده است

چطور سیستم کار می کنه:

The professional computer installed on the سنگفرش controls the free station erection or erected on the control point and completes the orientation of the automatic tracking and measuring robot through the wireless data transmission station، و به دست می آورد و جمع آوری هر دو طرف از سِلِر سنگ شکن در زمان واقعی (سِلِر سنگ شکن) مختصات پریزم دقیق به طور ثابت در بازوی کششی سِلِر ماشین قرار داده شده است.یک ربات اندازه گیری در سمت چپ و راست سنگ شکن در محل کار قرار داده می شود تا داده های موقعیت مختصات سه بعدی هر دو انتهای سنگ شکن را در زمان واقعی بدست آورد، و از طریق اطلاعات نقشه دیجیتال خط ساختمانی که در مرکز پردازش داده ها ذخیره شده است،حرکات در هر دو طرف قالب در سیستم در زمان واقعی محاسبه می شود اطلاعات مورد نیاز (ارزش ها شامل انحراف ارتفاع در سمت چپ و سمت راست مدل کششی)، انحراف خط جانبی، انحراف شیب قطبی و غیره).داده ها به طور جامع توسط مرکز پردازش داده های سیستم کنترل سه بعدی روی سنگ شکن پردازش می شوند و سپس به کنترل کننده منتقل می شوندکنترل کننده سیگنال رانندگی پالس متناسب را با تنظیم (تطابق حالت کنترل بین کنترل کننده و سنگ شکن در طول نصب و عیب یابی) تولید می کندانتخاب حالت کنترل و پارامترهای مناسب دریچه سولینوئید)، سیلندر هیدرولیک سطح ساز را از طریق شیر هیدرولیک هدایت کنید، به طوری که می توان با حرکت مستمر سِر را تنظیم کرد.بازنواز و سیگنال درایو نیز خواهد شد تنظیم مداوم، هرچه تفاوت ارتفاع بیشتر باشد، سیگنال رانندگی بیشتر باشد، سرعت تنظیم سریع تر یا مداوم تر است.تنظیم تراشه همچنین باعث می شود شیب و ارتفاع تغییرات لایه گشاده از جاده های مسطح برای پاسخگویی به الزامات ارتفاع و شیب تعیین شده از قبل توسط سیستمبه این ترتیب، داده های چرخه بزرگ عمل مکانیکی تکمیل می شود.سنسور فاصله بین بدن سنگ شکن و بازوی کششی (در موقعیت کمی در مقابل بطری روغن شناور) روند تنظیم ضخامت سنگ شکن را نظارت می کند.، و آن را به کامپیوتر در زمان واقعی انتقال می دهد تا داده های چرخه کوچک را تشکیل دهد.سیستم داده های بزرگ و کوچک را ترکیب می کند کنترل چرخه دو طرفه داده ها جهت مکانیکی سنگ شکن و تغییر حالت سه بعدی قالب آهن را هدایت می کند، کنترل فرآیند را دقیق تر می کند، تحقق سطح جاده مورد نیاز و الزامات ساختاری سایر اشیاء ساختمانی،و در برابر تحول از طراحی پیاده سازی به ساخت و ساز.

ویژگی های سیستم شبیه سازی سه بعدی:

استفاده از اين سيستم آسان است

1 از صفحه لمسی رنگی واقعی استفاده می کند، از صفحه نمایش چینی پشتیبانی می کند، کار ساده و راحت، تمام عملیات را می توان با لمس سوئیچ انجام داد؛

2 می تواند وضعیت فعلی کار را در زمان واقعی نشان دهد، فاصله اندازه گیری شده، ارزش تنظیم شده، اندازه خطا، خروجی و سایر پارامترها به طور مستقیم بر روی صفحه LCD نمایش داده می شود،که می تواند به راحتی مدیریت کیفیت پویا را درک کند و کیفیت ساخت را به شدت کنترل کند.

3 بر اساس داده های طراحی مهندسی اصلی، یک شبکه کنترل مدل سه بعدی بی سیم بدون نیاز به نصب سیم های فولادی و پرتوهای راهنما ایجاد می شود.ساده سازی روند و صرفه جویی در نیروی انسانی و منابع مادی.

۴. چه موانعی برای استفاده از کتاب مقدّس وجود دارد؟

دقت دیجیتالی بالا سیستم

1 ساختار کاملا دیجیتال، جمع آوری اطلاعات خودکار با فرکانس بالا، کنترل خودکار حالت حرکت تجهیزات.

2 سیستم دقیق واقعی سطح میلی متری امکان صرفه جویی در مواد اولیه را به صورت علمی و موثر فراهم می کند.

3 سیستم بازخورد داده های منحصر به فرد کنترل سیستم را دقیق تر می کند.

4 نه تنها می تواند ارتفاع مطلق لایه پیاده سازی را به دقت کنترل کند، بلکه می تواند کنترل شیب، صافی و صافی پیاده سازی را نیز در نظر بگیرد.

ثبات سیستم قوی

1 از ایستگاه های کل متعدد استفاده می شود که می تواند به سرعت ایستگاه ها را تغییر دهد و کنترل مداوم و دقیق را فراهم کند.

2 یک بار ورودی می تواند کنترل خودکار را تحقق بخشد، از خطای انسانی جلوگیری کند و ساخت را قابل اطمینان تر کند.

3 هنگامی که سیگنال مسدود شده است یا هیچ سیگنال وجود ندارد، سیستم به طور پیش فرض قفل و هشدار می دهد و پیاده سازی بدون وقفه ادامه می یابد.

۴- شناسایی اتوماتیک انواع نقص ها، که به طور موثر تأثیر لرزش و سایر عوامل تداخل بر حس و کنترل را از بین می برد.

سازگاری گسترده سیستم

1 ذخیره سازی داده های ساختمانی بزرگ، مناسب برای مدیریت و انتقال منظم؛

2 کار در تمام آب و هوا، تحت تاثیر شب و نور محیط، دقت عملیات سازگار است، به طور موثر اطمینان از پیشرفت بدون مشکل پیشرفت ساخت و ساز،تضمین و کوتاه کردن دوره ساختمانی.

3 طراحی ماژولار، کنترل کننده می تواند با سیستم های مختلف سطح بندی سازگار باشد و برای مدل های مختلف کنترل الکتریکی مناسب است.

4 آن را مناسب برای شرایط کار پیچیده، و می تواند به خوبی در شرایط کار خاص مانند overpasses، رمپ، جاده های کوهستانی، پل های سر، کانال، manhole پوشش،تغییرات شیب بزرگ و منحنی های شعاع کوچکشرایط کاری بدون سیگنال GPS یا الزامات عملکرد دقیق
