سیستم تراز خودکار فراصوتی SMC-8448 CANbus

سیستم تراز خودکار فوق صوتی بر اساس فناوری پیشرفته میکرو پردازش است و فناوری CAN-bus را برای اطمینان از ایمنی سیستم تا حد ممکن اتخاذ می کند.برای شرایط کاری خاص مانند تداخل الکترومغناطیسی قوی مناسب است، دمای بالا، رطوبت بالا و گرد و غبار بالا در سایت مهندسی، و کار پایدارتر است. در سال های اخیر، سیستم کنترل انعطاف پذیر و کارآمد است.آن را به تدریج جایگزین سایر ابزار تراز سنتی شده است، که تضمین قوی تری برای ماشین آلات جاده ای برای بهبود کیفیت ساخت و ساز دارد.

ویژگی ها

ویژگی های عملکرد سیستم:

1رابط سیستم مجهز به قابلیت تحمل خطا و حفاظت از بیش از حد است تا مانع از آسیب به وسیله ی خطاهای رابط یا مدار کوتاه بار شود.

2نرم افزار سیستم می تواند به طور نامحدود ارتقا یابد.

3. این سیستم دارای حالت کار نشان دهنده و عملکرد خود تشخیص خطا، و سنسور یا خطای کابل در یک نگاه روشن است.

4. وقتي سيستم شکست بخوره ، اتوماتيكه سلندر رو قفل ميکنه

ویژگی های نهادی:

1. ستندِ تاشو

2. آن را آسان برای تنظیم موقعیت نسبت به سنگفرش

3لوله مربعي بزرگ استوار آلومينيوم سختي و سبک را تضمین مي کند

4. يک شوربنده ي منحصر به فرد

ویژگی های کنترل کننده:

1کنترل کننده 8448 یک صفحه نمایش LCD رنگی با اندازه بزرگ، نشان دادن آیکون بصری و یک رابط کنترل انسان و ماشین بسیار خوب را اتخاذ می کند.

2طراحی دکمه لمس، کار آسان و سریع صفحه نمایش ال سی دی با روشنایی فوق العاده بالا، مناسب برای استفاده در فضای باز تحت نور قوی

3. آن را به تصویب می رسد حالت کنترل دیجیتال و تشکیل یک شبکه کنترل با سنسورها با استفاده از پروتکل CAN-bus. آن را با سنسورهای دیجیتال مختلف CAN در ماشین های سنگ شکن و آسیاب سازگار است،مثل شیب طولی، شیب معبر، و سنسورهای کابل، و مقیاس پذیری قوی دارد. .

4صفحه نمایش LCD داده های زمان واقعی را نمایش می دهد و تمام رابط های عملیاتی به زبان چینی یا دستورات گرافیکی هستند، که یادگیری آن را آسان تر و استفاده از آن را راحت تر می کند.

5سیستم دارای عملکرد خود تشخیص خود است و نقص های سیستم در یک نگاه بر روی صفحه نمایش واضح است.

6این کاملا قابل تعویض با همان نوع محصولات مارک وارداتی است و می تواند برای سنگ شکن، ماشین فریز، گریدر و سایر تجهیزات استفاده شود.

اصل

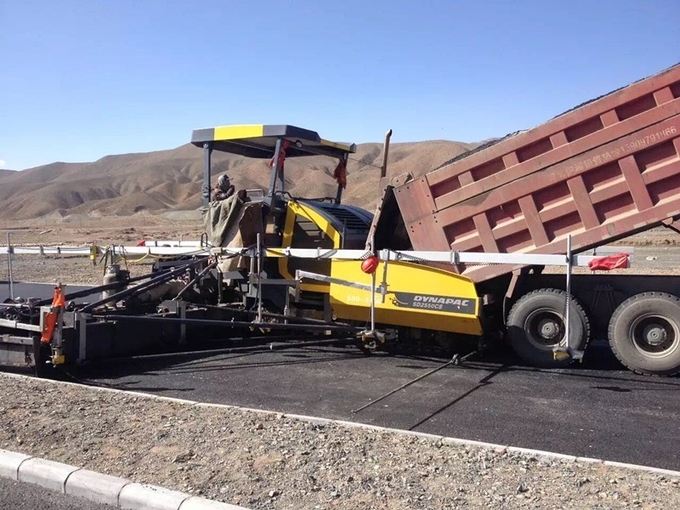

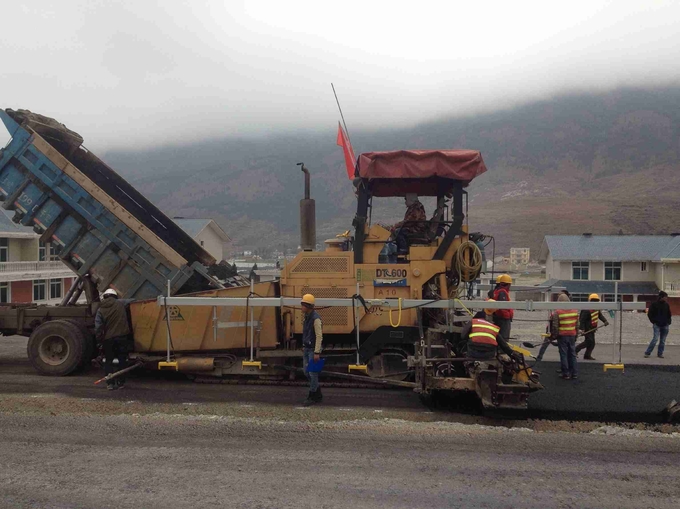

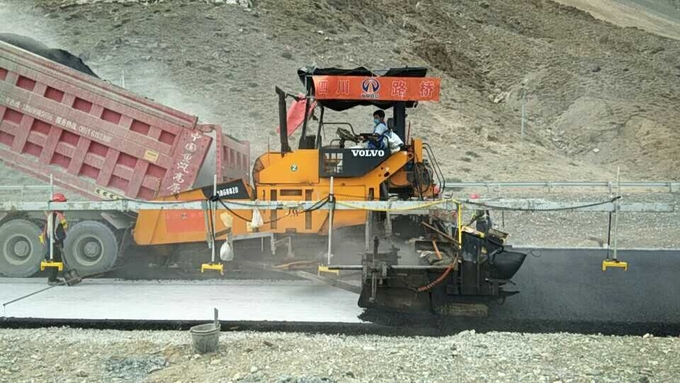

اصول پرتو تعادل: سنسور سطح جاده را در نقاط متعدد اندازه گیری می کند و آن را از طریق انتقال CAN-bus به کنترل کننده ارسال می کند. and the controller further calculates the measured data (combining the data measured by the three sensors with the ambient temperature function for comprehensive processing to obtain a Deviation value)، سیگنال الکتریکی را برای کنترل سیلندر صاف کننده تولید می کند تا به هدف کنترل خودکار عمل سیلندر صاف کننده برسد.

پارامترهای فنی:

ولتاژ کار: 10V ~ 30V ((DC)

نوع ارتباطات: CANbus

جریان خروجی کنترلر: 5A (با عملکرد محافظت از جریان بیش از حد)

نوسانات ولتاژ مجاز: +/-10٪

حالت خروجی: خروجی سوئیچ: PNP/NPN، حداکثر جریان 3A

خروجی متناسب: PNP، حداکثر جریان 2.5A

پروتکل رابط CAN: ISO 11898-24V، 125 kBit/sec

فرکانس خروجی: 2HZ

محدوده اندازه گیری فوق صوتی: 20cm ~ 100cm

رزولوشن: 0.2mm

فرکانس سُند فوق صوتی: 120KHZ

محدوده دمای کاری: -20°C ~ +85°C

کلاس حفاظت: IP67

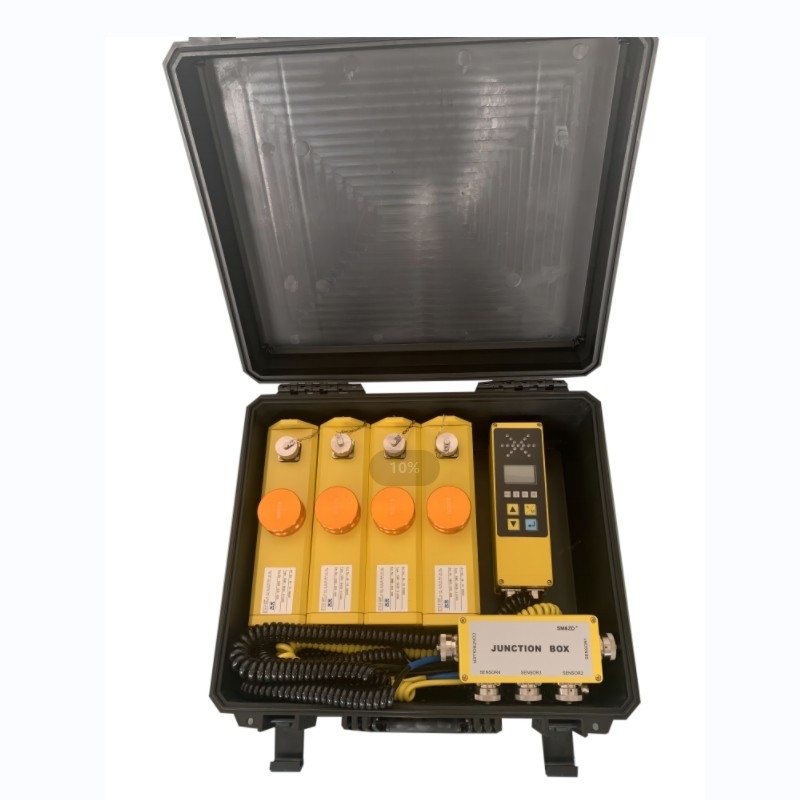

پیکربندی محصول:
