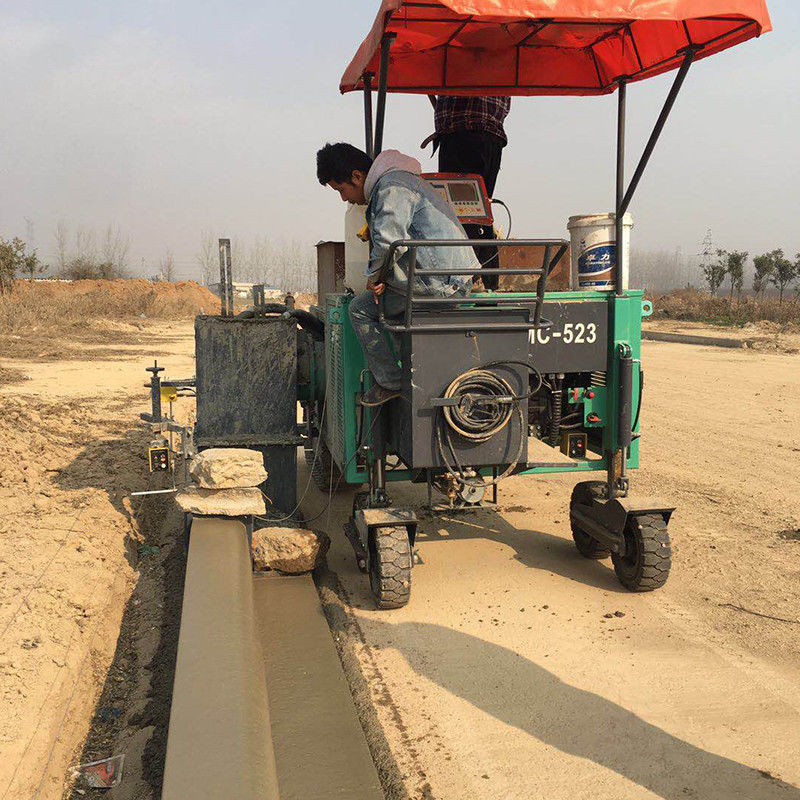

دستگاه سنگفرش ناودانی بتنی SMC-523 برای ساخت کانال زهکشی کنار جاده

SMC-523 Curb & Gutter Slipform Paver برای پروفایل های بتنی مانند لبه های جاده و سازه های مربوط به تخلیه طراحی شده است، با توجه به قالب و نقشه های طراحی انتخاب شده.اين با حرکت هاي هيدروليکي ترکیب ميشه، یک زیرروی ردیاب شده و یک دستگاه تغذیه ی بیگر برای حمایت از شکل گیری بتن در امتداد خطوط ساختمانی آماده شده.

کانال های تخلیه کنار جاده نیاز به ابعاد مناسب، یک پروفایل سازگار و شیب طولی طراحی شده دارند تا آب بتواند به عنوان مورد نظر جریان یابد.روش های ساخت سنتی ممکن است شامل چندین عمل قالب سازی و تنظیم دستی باشدبرای بخش های مکرر کانال، یک سنگ شکن slipform می تواند یک فرآیند ساخت جایگزین را با تغذیه بتن به قالب اختصاصی و شکل دادن پروفایل به طور مداوم فراهم کند.

SMC-523 دارای محدوده پهنای جاده ای 0 ¥ 1,250 mm و محدوده ارتفاع جاده ای 0 ¥ 500 mm است.کنترل پله و شیب می تواند به اپراتورها کمک کند تا خط و ارتفاع طراحی شده را دنبال کنندقبل از انتخاب ماشین برای یک پروژه تخلیه، خریدار باید بخش قطعی کانال، شیب مورد نیاز، مخلوط بتن و شرایط سایت را برای تایید سازگاری قالب ارائه دهد.

• قالب سازی اختصاصی:پشتیبانی از ساخت پروفایل بتنی بر اساس قالب انتخاب شده.
• دستگاه تغذیۀ آجر:به توزیع بتن در منطقه شکل دادن کمک می کند و کارایی تغذیه را بهبود می بخشد.
• حرکت هیدرولیکی ردیابی شده:کشش و یک منطقه تماس بزرگ در سطوح آماده مناسب فراهم می کند.
• کنترل مبتنی بر سنسور:پشتیبانی از تنظیم فرمان، پله و شیب در طول کار.
• دو مدار ويبراتور استاندارد:مشخصات ماشين دو مدار رابط ويبراتور رو ذکر ميکنه
• صفحه نمایش LCD:به اپراتور کمک می کند تا وضعیت کار و نشانه های خطا را کنترل کند.
• آب با فشار بالا:بعد از شیفت ساخت و ساز کمک میکنه

فاضلاب های کنار جاده و لوله های بتنی برای جمع آوری و هدایت آب های سطحی طراحی شده اند. اگر مشخصات کانال، برش متقابل یا شیب طولی با نقشه های مهندسی مطابقت نداشته باشد،ساختار تخلیه ممکن است به عنوان مورد نظر کار نکندتغذیه نامنظم بتن و شکل گیری ناسازگار نیز می تواند نیاز به اصلاح دستی را افزایش دهد.

شرایط ساخت و ساز در طول مسیر ممکن است متفاوت باشد. پیمانکاران ممکن است با تغییرات در آماده سازی بستر جاده، فضای کار محدود،ابعاد کانال های مختلف و دسترسی محدود برای تحویل موادبنابراین تجهیزات انتخاب شده باید با هندسه کانال و شرایط واقعی سایت مطابقت داشته باشند و نه تنها به یک توصیف کلی دستگاه تکیه کنند.

یک سنگ شکن slipform بیشتر در صورتی مناسب است که پروژه حاوی پروفایل های بتنی تکراری باشد و قالب می تواند با بخش مورد نیاز طراحی شود.

SMC-523 از یک قالب اختصاصی برای تشکیل مشخصات بتنی مورد نیاز استفاده می کند. دستگاه تغذیه آن به توزیع بتن کمک می کند ، در حالی که سیستم ارتعاش از فرآیند شکل گیری پشتیبانی می کند.هدایت مبتنی بر سنسور، کنترل پله و شیب می تواند به اپراتورها کمک کند تا خط و ارتفاع برنامه ریزی شده را حفظ کنند.

برای پروژه های کانال تخلیه، طراحی قالب بسیار مهم است. قبل از تولید پیمانکار باید عرض پایین کانال، عرض بالا، عمق، شیب های جانبی،ضخامت دیوار و شیب طولیاین ابعاد باید در مقایسه با ماشین واقعی و پیکربندی قالب بررسی شود.

ابعاد ذکر شده SMC-523 محدوده کار ماشین هستند، نه تضمینی که هر شکل کانال بدون قالب مناسب تولید شود.پیش از اینکه سفارش نهایی شود، الزامات مشخصات سفارشی باید بررسی شوند..

ابعاد نهایی و وزن بستگی به پیکربندی دارد. پیش از سفارش مشخصات قالب و ساخت مورد نیاز را بررسی کنید.

با توجه به سازگاری قالب، SMC-523 ممکن است برای:

• کانال های تخلیه بتنی کنار جاده
• رودخانه های بتنی در امتداد جاده های دسترسی
• ساختارهای تخلیه آب در کنار جاده های روستایی
• مشخصات تخلیه کنار جاده در پروژه های مرتبط با بزرگراه
• کانال های باریک بتنی تکراری و پروفایل های لبه ای

برای پروژه های خارج از کشور، خریداران همچنین باید ترتیبات دسته بندی بتن، تامین کل، در دسترس بودن آب، دسترسی به حمل و نقل و پشتیبانی از نگهداری را در نظر بگیرند.

1. نقشه کانال را ارائه دهید:شامل مقطع، عمق، عرض، ضخامت دیوار و شیب های جانبی باشد.
2. گريديانت طولاني رو تاييد کنيد:شیب طراحی شده و نحوه قرار دادن آن در محل را بیان کنید.
3. مخلوط بتنی را توصیف کنید:در صورت لزوم شامل کاهش یا ثبات، اندازه کل و الزامات تقویت شود.
4. محدوده کار دستگاه را چک کنید:تایید کنید که پروفایل کانال با قالب انتخاب شده سازگار است.
5. ارزیابی شرایط دسترسی و سفر:وضعیت زمین، عرض مسیر و فضای کاری را توضیح دهید.
6. درباره کنترل و پشتیبانی صحبت کنید:کنترل ارتفاع و شیب مورد نیاز، گزینه موتور، قطعات یدکی و آموزش اپراتور را تأیید کنید.
